Ampe kế bảng kỹ thuật số

Ampe kế bảng kỹ thuật số là ampe kế AC có độ chính xác-cao được thiết kế cho các hệ thống một pha và ba{2} pha. Hệ số dạng vuông 96mm tiêu chuẩn ngành của nó cho phép thay thế trực tiếp các đồng hồ đo analog cũ trong tổng đài, bảng phân phối điện, bộ máy phát điện và máy móc công nghiệp.

Gửi yêu cầu

Mô tả

Tổng quan

Thay thế các ampe kế analog đã lỗi thời và đạt được khả năng giám sát dòng điện-theo thời gian thực, không có lỗi- bằng Ampe kế bảng kỹ thuật số. Được thiết kế để đạt được độ tin cậy-công nghiệp, thiết bị gắn trên bảng-này cung cấp phép đo dòng điện xoay chiều True RMS chính xác cho các hệ thống-pha, 3 pha 3 dây và 3 pha 4 dây.

Được thiết kế theo hệ số dạng 96mm tiêu chuẩn quốc tế, nó có thể trang bị thêm trực tiếp vào các tấm cắt sẵn có (92x92mm) mà không cần sửa đổi phần kim loại – giúp việc nâng cấp nhanh chóng, đơn giản và-hiệu quả về mặt chi phí.

Tại sao chuyển từ Analog sang Digital?

Tính năng	Đồng hồ analog	Máy đo bảng kỹ thuật số 96x96
Lỗi đọc thị sai	Đúng	Không – đọc kỹ thuật số trực tiếp
Khả năng hiển thị trong điều kiện ánh sáng yếu	Nghèo	Màn hình LED 0,8" sáng
Tỷ lệ tỷ lệ CT	Cố định/Thủ công	Có thể lập trình (5:5A đến 9999:5A)
Cảnh báo quá tải	Không có	Báo động nhấp nháy trực quan
Độ chính xác của phép đo	Lớp 1,5–2,5	Lớp 0,5 (± 0,5%)
Biến dạng dạng sóng (VFD, sóng hài)	Không chính xác	True RMS – chính xác

Các tính năng chính

Hệ số dạng tiêu chuẩn 96x96 – Thay thế trực tiếp cho đồng hồ đo analog 96mm; phù hợp với đường cắt 92x92mm

Màn hình LED lớn, sáng - chữ số màu đỏ cao 0,8" (20 mm), có thể đọc được từ khắp phòng điều khiển

Đo RMS thực – Chỉ số dòng điện chính xác ngay cả trên dạng sóng không hình sin do biến tần, bộ biến tần, bộ chỉnh lưu hoặc tải chuyển mạch gây ra

Tỷ lệ CT có thể lập trình – Trường-có thể điều chỉnh thông qua các nút-bảng mặt trước để phù hợp với bất kỳ CT phụ 5A tiêu chuẩn nào (ví dụ: 400:5A, 1000:5A, 5000:5A)

Khả năng tương thích hệ thống linh hoạt – Người dùng-có thể lựa chọn: Một pha, 3P3W (3 pha 3 dây) hoặc 3P4W (3 pha 4 dây)

Nguồn điện phụ trợ rộng – AC/DC 85~265V (phù hợp với hầu hết các bảng điều khiển không cần bộ chuyển đổi bổ sung)

Cảnh báo quá tải – Màn hình nhấp nháy khi dòng điện đo được vượt quá ngưỡng-người dùng đặt

Cấu trúc bền bỉ – Vỏ-chống cháy, mức bảo vệ bảng mặt trước IP50, được đánh giá từ -10 độ đến +55 độ

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Trưng bày	Đèn LED màu đỏ 4 chữ số, 0,8" (20 mm)
Tín hiệu đầu vào	AC 0–5A (thông qua CT bên ngoài, 5A thứ cấp)
Tỷ lệ CT có thể lập trình	1 đến 9999 (sơ cấp) / 5A (thứ cấp)
Độ chính xác của phép đo	±0,5% số đọc ±2 chữ số
Tốc độ lấy mẫu	2 cập nhật mỗi giây
Dải tần số	45–65 Hz
Nguồn điện phụ trợ	AC/DC 85~265V, 50/60Hz,<3VA
Nhiệt độ hoạt động	-10 độ đến +55 độ
Cắt bảng điều khiển	92mm x 92mm (vuông)
kích thước tổng thể	96mm (H) x 96mm (W) x 70mm (D)
Bảo vệ phía trước	IP50

Ứng dụng

Bảng phân phối điện (PDP) – Giám sát dòng điện nhánh và nhánh
Trung tâm điều khiển động cơ (MCC) – Theo dõi dòng điện chạy của máy bơm, quạt, máy nén
Bảng điều khiển máy phát điện & ATS – Xác minh cân bằng tải giữa các giai đoạn
Hệ thống HVAC – Giám sát dòng máy làm lạnh, AHU và quạt ngưng tụ
Tổng đài & Bảng điều khiển công nghiệp – Thay thế đồng hồ analog để giám sát hiện đại hóa
Dự án trang bị thêm – Nâng cấp mà không cần tái{0}}kỹ thuật lại bảng điều khiển

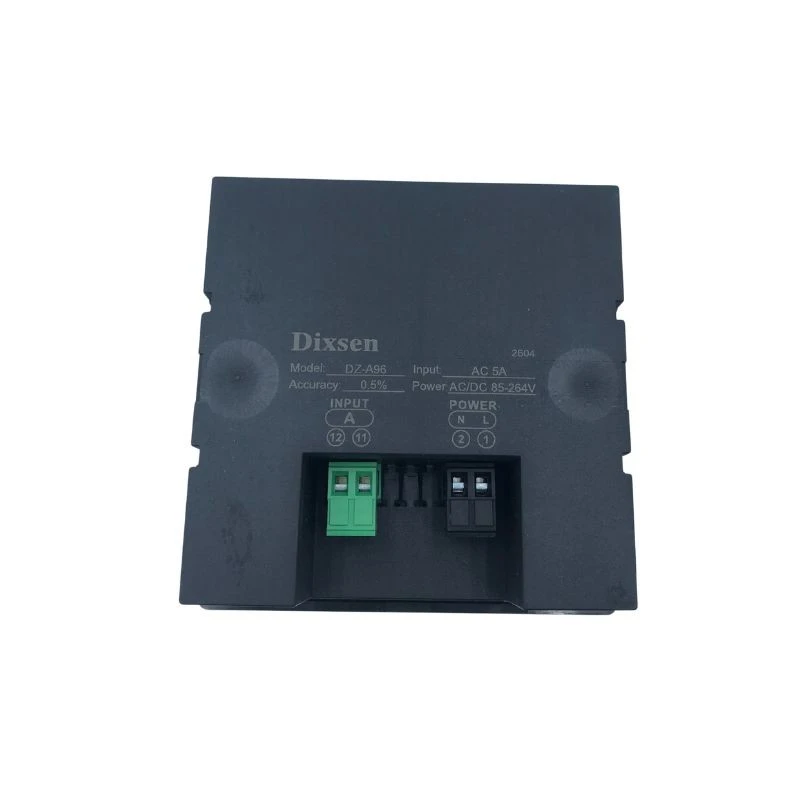

Tổng quan về cài đặt

Nâng cấp trực tiếp 5 phút từ analog:

Loại bỏ ampe kế analog 96mm hiện có.

Trượt ampe kế bảng kỹ thuật số vào phần cắt 92x92mm hiện có.

Kết nối dây thứ cấp CT (S1, S2) với các đầu vào đầu vào.

Kết nối nguồn phụ (ví dụ: 110V AC từ bảng điều khiển).

Lập trình tỷ lệ CT và chế độ pha thông qua các nút phía trước – xong.
