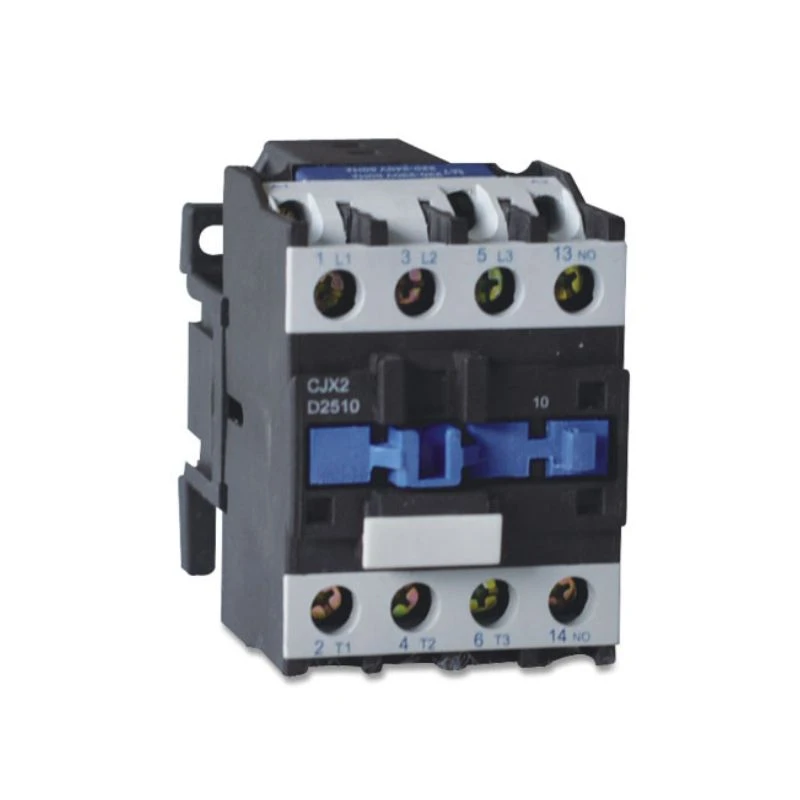

Công tắc tơ từ 25A 220V AC



Công tắc tơ từ tính 25A 220V AC là thiết bị chuyển mạch điện từ 3 cực có dòng điện hoạt động định mức 25 amp và cuộn dây điều khiển 220V AC (50/60 Hz). Được thiết kế để điều khiển BẬT/TẮT từ xa, đây là giải pháp-tiêu chuẩn công nghiệp để quản lý an toàn động cơ, máy nén, máy bơm, hệ thống chiếu sáng và các tải trọng công nghiệp hoặc thương mại khác. Cấu trúc chắc chắn và hiệu suất đáng tin cậy của nó khiến nó trở thành thành phần thiết yếu trong bộ khởi động động cơ, bảng phân phối điện và hệ thống tự động hóa.



Thông số kỹ thuật chính



tham số	Đặc điểm kỹ thuật
Số cực	3 cực (3NO tiếp điểm chính)
Dòng hoạt động định mức (Ie)	25A (AC‑3 / AC‑1)
Điện áp cuộn dây	Điện áp xoay chiều 220V (50/60Hz)
Điện áp cách điện định mức (Ui)	690V
Điện áp chịu xung định mức (Uimp)	6kV
Danh mục sử dụng	AC‑3 (khởi động động cơ), AC‑1 (tải điện trở)
Công suất động cơ (ở 380/400V)	Khoảng. 11kW
Công suất động cơ (ở 220/230V)	Khoảng. 5.5kW
Danh bạ phụ trợ	1NO + 1NC (có sẵn cấu hình tùy chọn)
Cuộc sống cơ khí	Lớn hơn hoặc bằng 10 triệu hoạt động
Đời sống điện	Lớn hơn hoặc bằng 1 triệu hoạt động (ở mức tải định mức)
Nhiệt độ hoạt động	-35 độ đến +70 độ
gắn kết	Gắn trên đường ray DIN hoặc vít
Tiêu chuẩn	IEC 60947-4-1, GB/T 14048.4



Tính năng & Lợi ích



Chuyển mạch 3 pha đáng tin cậy – Mở hoặc đóng đồng thời cả ba mạch điện, đảm bảo kiểm soát tải cân bằng và vận hành an toàn.



Cuộn dây xoay chiều 220V – Tương thích với điện áp điều khiển công nghiệp tiêu chuẩn, giúp tích hợp dễ dàng vào bảng điều khiển và hệ thống PLC hiện có. Cuộn dây hoạt động tin cậy trong khoảng 85% ~ 110% điện áp định mức.



Khả năng cắt cao – Các tiếp điểm chính bằng hợp kim bạc mang lại khả năng chống hồ quang tuyệt vời và khả năng chống tiếp xúc thấp, có khả năng xử lý dòng điện khởi động của động cơ lên ​​đến 7× dòng điện định mức.



Các tiếp điểm phụ trợ tích hợp – Bao gồm các tiếp điểm phụ 1NO + 1NC cho các mạch tự giữ, khóa liên động, chỉ báo trạng thái hoặc phản hồi PLC.



Nhỏ gọn & Tiết kiệm Không gian – Thiết kế thân mỏng giúp tối ưu hóa không gian bảng điều khiển, cho phép lắp đặt mật độ cao trong tủ điều khiển.



Tuổi thọ sử dụng lâu dài - Được thiết kế để có độ bền cơ và điện cao, giảm chi phí bảo trì và thay thế.



Chỉ báo trạng thái trực quan – Chỉ báo cơ học tích hợp hiển thị nhanh vị trí tiếp điểm (BẬT/TẮT) để dễ dàng khắc phục sự cố.



Vỏ chống cháy – Được chế tạo bằng vật liệu nhiệt rắn được xếp hạng UL94 V-0 để đảm bảo an toàn trong môi trường công nghiệp.



Ứng dụng điển hình

Bộ tiếp điểm từ AC 25A 220V này được sử dụng rộng rãi trong:



Bộ khởi động động cơ – Kết hợp với rơle quá tải nhiệt để bảo vệ động cơ hoàn toàn.

Hệ thống HVAC - Điều khiển máy nén, quạt và máy bơm.

Hệ thống băng tải - Khởi động/dừng thiết bị xử lý vật liệu từ xa.

Trạm điều khiển máy bơm - Máy bơm nước, hệ thống tưới tiêu và xử lý nước thải.

Tự động hóa công nghiệp – Tích hợp vào máy móc điều khiển bằng PLC.

Bảng điều khiển chiếu sáng – Chuyển đổi mạch chiếu sáng công suất cao.

Thiết bị sưởi ấm - Lò nướng, lò nung và lò sưởi công nghiệp.



Sđặc điểm kỹ thuật



Kiểu		CJX2-D09	CJX2-D12	CJX2-D18	CJX2-D25	CJX2-D32	CJX2-D40	CJX2-D50	CJX2-D65	CJX2-D80	CJX2-D95
Đánh giá làm việc hiện tại (A)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Định mức công suất tiêu chuẩn của động cơ 3 pha 50/60Hz trong danh mục C-3(kW)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Dòng nhiệt định mức (A)		20	20	32	40	50	60	80	80	125	125
Tuổi thọ điện	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Tuổi thọ cơ học (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
Số lượng liên lạc		3P+KHÔNG					3P+NC+KHÔNG
		3P+NC

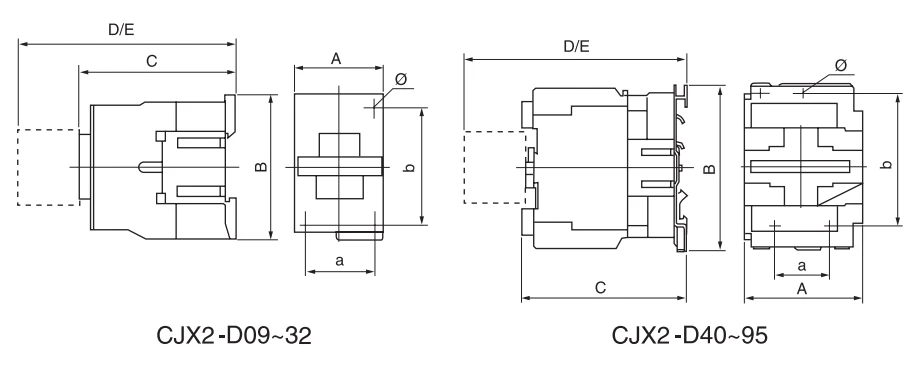

Kích thước (mm)





Người mẫu	Kích thước (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
