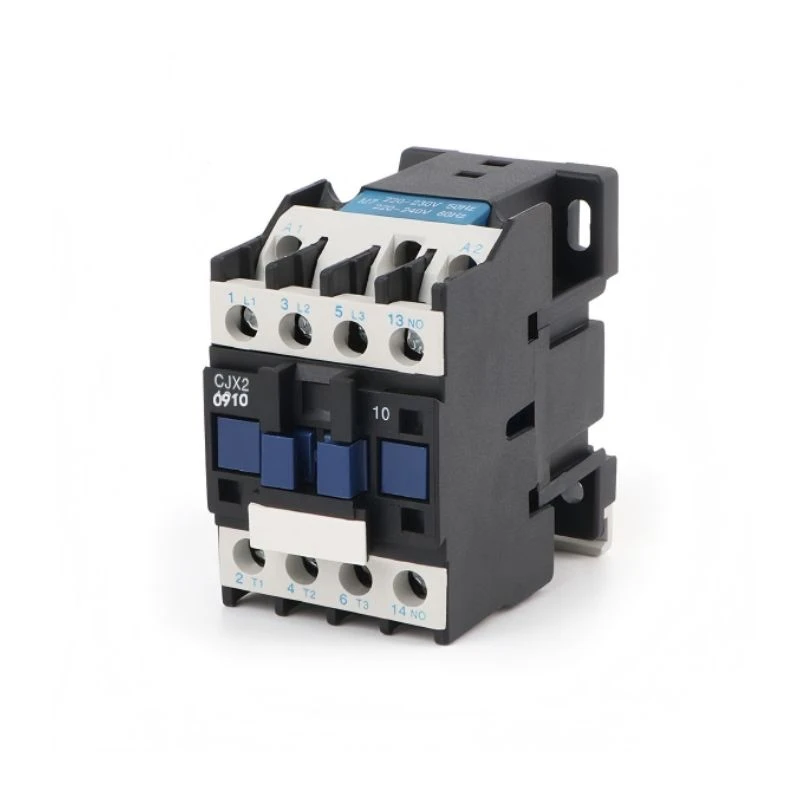

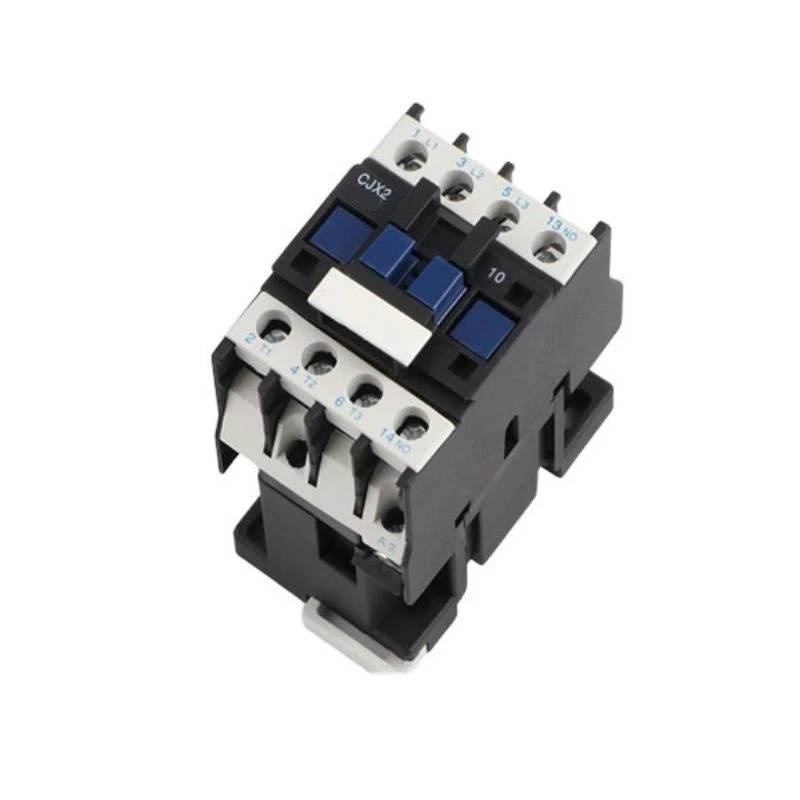

Contactor cuộn dây 220v



Công tắc tơ từ cuộn dây 220v là một thiết bị chuyển mạch điện từ-hiệu suất cao được thiết kế để điều khiển từ xa và vận hành thường xuyên các mạch điện lên đến 690V AC. Được thiết kế với cuộn dây vận hành 220V AC (50/60Hz), công tắc tơ này cung cấp khả năng điều khiển BẬT/TẮT đáng tin cậy cho động cơ, hệ thống chiếu sáng, tải sưởi và các thiết bị công nghiệp khác trong các ứng dụng tự động hóa và phân phối điện.



Thông số kỹ thuật chính



tham số	Đặc điểm kỹ thuật
Điện áp cuộn dây	Điện áp xoay chiều 220V (50/60Hz)
Tiêu thụ điện năng cuộn dây	Bịt kín: 7~9 VA / Đón-lên: 50~70 VA (thay đổi tùy theo kích thước khung hình)
Dòng hoạt động định mức (Ie)	9A ~ 95A+ (tùy theo mẫu)
Điện áp cách điện định mức (Ui)	690V / 1000V
Điện áp chịu xung định mức (Uimp)	6kV ~ 8kV
Người Ba Lan	3 cực (tiếp điểm chính) + tiếp điểm phụ
Danh bạ phụ trợ	1NO+1NC hoặc 2NO+2NC (có thể định cấu hình)
Cuộc sống cơ khí	Lớn hơn hoặc bằng 10 triệu hoạt động
Đời sống điện	Lớn hơn hoặc bằng 1 triệu hoạt động (ở mức tải định mức)
Nhiệt độ hoạt động	-35 độ ~ +70 độ
gắn kết	Gắn trên đường ray DIN hoặc vít
Tiêu chuẩn	IEC 60947-4-1, GB/T 14048.4



Tính năng & Lợi ích



• Hệ thống điện từ đáng tin cậy – Công tắc tơ từ cuộn dây 220v tạo ra từ trường mạnh để đóng tiếp điểm dương, đảm bảo dẫn điện ổn định ngay cả khi điện áp dao động (hoạt động ở 85% ~ 110% điện áp định mức).



• Khả năng cắt cao – Các điểm tiếp xúc chính bằng hợp kim bạc-có khả năng chống hồ quang tuyệt vời và khả năng chống tiếp xúc thấp, cho phép ngắt dòng điện khởi động cao một cách an toàn (dòng khởi động động cơ lên ​​đến 7× Ie).



• Cấu hình tiếp điểm phụ linh hoạt – Các tiếp điểm phụ-tích hợp sẵn hỗ trợ các mạch tự giữ, khóa liên động và phản hồi tín hiệu để tích hợp liền mạch vào PLC và hệ thống logic chuyển tiếp.



• Hoạt động im lặng (Chọn kiểu máy) – Các phiên bản chọn lọc có bộ chỉnh lưu bên trong AC/DC điều khiển cuộn dây bằng DC, giảm đáng kể tiếng ồn và tiếng ồn trong quá trình vận hành.



• Cài đặt nhanh chóng và dễ dàng – Thiết kế thân máy nhỏ gọn với các ký hiệu đầu cực rõ ràng (A1/A2 cho cuộn dây, 1/L1, 3/L2, 5/L3 cho mạch chính) giúp nối dây nhanh chóng. Các phụ kiện gắn-tùy chọn bao gồm khối tiếp điểm phụ, khóa liên động cơ học và bộ triệt xung.



• Cấu trúc bền bỉ – Vỏ nhiệt rắn-chống cháy (UL94 V-0) đảm bảo an toàn và tuổi thọ cao trong môi trường công nghiệp khắc nghiệt.



• Chỉ báo trạng thái trực quan – Chỉ báo cơ học-tích hợp hiển thị nhanh vị trí tiếp điểm (BẬT/TẮT) để dễ dàng khắc phục sự cố.



Ứng dụng điển hình

Trung tâm khởi động động cơ và điều khiển động cơ (MCC)

Máy nén và điều khiển quạt HVAC

Hệ thống băng tải và thiết bị xử lý vật liệu

Tấm contactor chiếu sáng

Trạm điều khiển máy bơm

Điều khiển lò nướng và lò sưởi công nghiệp

Điều khiển thang máy và cần cẩu

Thiết bị nông nghiệp và thủy lợi



Hướng dẫn lựa chọn



Kích thước khung	Dòng điện định mức (tức là)	Công suất động cơ (220V)	Công suất động cơ (380V)
09	9A	2,2kW	4kW
12	12A	3kW	5,5kW
18	18A	4kW	7,5kW
25	25A	5,5kW	11kW
32	32A	7,5kW	15kW
40	40A	11kW	18,5kW
50	50A	15kW	22kW
65	65A	18,5kW	30kW
80	80A	22kW	37kW
95	95A	30kW	45kW



An toàn & Tuân thủ

Được chứng nhận IEC/EN 60947-4-1

Tuân thủ CCC, CE và RoHS (tùy thuộc vào kiểu máy/khu vực)

Tích hợp-sẵn sàng ngăn chặn đột biến (tùy chọn mô-đun bên ngoài)

Lỗi pha và bảo vệ quá tải khi kết hợp với rơle quá tải nhiệt



Kích thước (mm)





Người mẫu	Kích thước (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
